Toyota Avensis T27 III z 2013r.


  • Zaloguj się, aby dodać odpowiedź
37 odpowiedzi w tym temacie

#1 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 22 marzec 2020 - 15:11

Hej,



Plan budowy car audio w moim aucie Toyota Avensis T27 III z 2013r.:

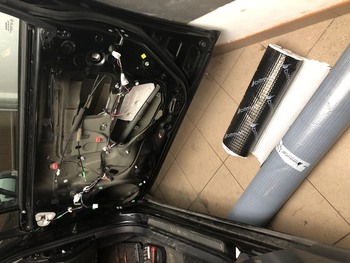

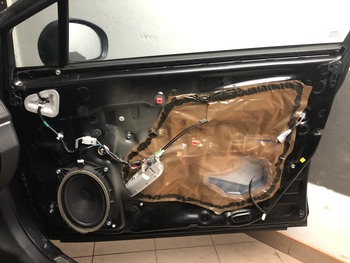

1. Wygłuszenie drzwi - poniżej zdjęcia

2. Kupiona jednostka sterującej - Pioneer AVH-Z9200DAB

3. Nagłośnienie fabryczne 11 głośników - tutaj się zatrzymałem i mam problem  :mur1:

4. Kupione głośniki na przód  - FOCAL IS 690 (dwudrożne, zestaw odseparowany)

5. Kupienie subwoofera - w przyszłości - do zabudowy w bagażniku do nadkola

6. Wzmacniacz Crunch - w przyszłości - monoblock



Jestem obecnie na pkt. 3 i będę go rozbudowywał.

Tylko pytanie, czy próbować spiąć fabryczne 11 głośników z nowymi, czy sobie je darować (nie grały najgorzej) i odłączy do czasu sprzedaży auta za ok 5 lat ? Czy warto wpiąć coś z tego zestawu na przody, które kupiłem (głośniki odseparowane dwudrożne Focal) ?



Patrząc na różne głośniki, to zakres impedancji jest dość znaczący od 2Ω-40Ω

Ale pewnie producenta zadbał o odpowiednie zwrotnice.



Przy obecnym radiu głośniki "krzyczą pomocy" i chyba jednak zostanę przy tym FOCAL'u.

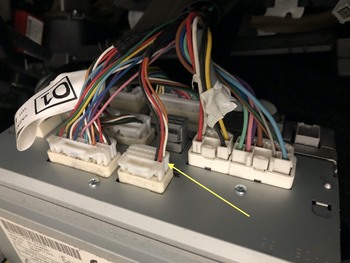

Tylko jak je podłączyć teraz pod radio, bo przód przechodzi przez wzmacniacz fabryczny.



Ciągnąć od drzwi nowe kable do radia ?

Następnie odłączyć pozostałe głośniki od radia i zostawić tylko przody ?



Później, czy dać na Focal zwrotnice fizycznie, czy podłączać bezpośrednio pod radio ?

Radio ma tryb aktywnej zwrotnicy 3-drożnej.

Załączone pliki



#0 Reklama

  • 1234 postów
    Lokalizacja: SCA

Napisano przed chwilą

:)

#2 szymin89

szymin89
  • Użytkownik
  • 742 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Berlin

Napisano 22 marzec 2020 - 15:47

Lekcje odrobiłeś ale tylko połowicznie stąd nie wiesz co zrobić z fabrycznym nagłośnieniem. Podpowiem Ci, odłącz i zapomnij o nim.

Planujesz wzmacniacz na przód?



#3 malutki

malutki
  • Użytkownik
  • 1400 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Opolskie / Krapkowice

Napisano 22 marzec 2020 - 15:56

Fajnie, w końcu coś nowego :-)
Fabryczne głośniki raczej sobie odpuść, tylko sprawdź czy fabryczny wzmacniacz nie będzie sprawiał problemów jak część głośników nie będzie podłączona.
Przypuszczam że głośnik w deskę odpowiada za komunikaty z nawigacji lub czujników parkowania? Tego można raczej zostawić. Ale sprawdź sobie to.

N7 - A/D/S - Morel - Gladen - Phoenix Gold




#4 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 22 marzec 2020 - 16:35

Odnośnie komunikatów, to są, mam CarPlay i komunikaty idą przez podłączone głośniki.

Jeżeli chodzi o czujniki parkowania, to jest bezpośrednio podłączony brzęczyk pod nie i działają bez radia przy cofaniu.



Przednie głośniki przechodzą przez wzmacniacz fabryczny i praktycznie nie grają, są bardzo cicho, pewnie gdzieś są też zwrotnice.

Sprawdzę, czy nie można pominąć jakoś wzmacniacza, a w ostateczności puszczę nowe kable do radia.



Przechodząc do tematu zwrotnic - co jest lepsze ta w radiu, czy kupić i zamontować nowe do tych głośników FOCAL ?



#5 szymin89

szymin89
  • Użytkownik
  • 742 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Berlin

Napisano 22 marzec 2020 - 16:58

W tym zestawie zwrotnice są zintegrowane. W radiu możesz ustawić HPF dla przodu na 60-70 Hz.



#6 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 22 marzec 2020 - 18:01

ok, czyli takie podłączenie przodu rozumiem będzie wystarczające ?



A - głośnik wysokotonowy

B - głośnik średniotonowy



A+B = lewy kanał i tak zrobić z drugim kanałem ?



ok HPF tak ustawię, rozumiem, że LPF jest zarezerwowane dla subwoofera ?

Załączone pliki



#7 szymin89

szymin89
  • Użytkownik
  • 742 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Berlin

Napisano 22 marzec 2020 - 18:27

Głośnik wysokotonowy i niskotonowy podłącz równolegle a nie szeregowo jak na załączonym przez Ciebie obrazku.

Widzę ze wychodzą jeszcze większe braki. Zerknij na FAQ Nazara, nie zaszkodzi a może dużo pomóc.

#8 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 22 marzec 2020 - 18:35

ok dziękuję, tak czytałem i ściągnąłem pdf, ale może nie dokładnie czytałem, już biorę się ponownie za czytanie i nadrabiam wiedzę :)



ok, czyli łączę "-" tweeter z "-" średniego i podłączam do "-" w radiu i podobnie z plusem





Załączone pliki

  • Załączony plik  r.gif   1,76 KB   21 Ilość pobrań


#9 szymin89

szymin89
  • Użytkownik
  • 742 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Berlin

Napisano 22 marzec 2020 - 18:55

Tak jest.

#10 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 22 marzec 2020 - 19:12

Kolejny raz muszę ściągnąć deskę ;)
Głośnik rozłączony i pociągnięty do radia ;)



Wysłane z iPhone za pomocą Tapatalk

Załączone pliki



#11 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 29 marzec 2020 - 15:15

Plan budowy car audio trochę się zmienił - nabrał przyspieszenia w zakupach  :wink:

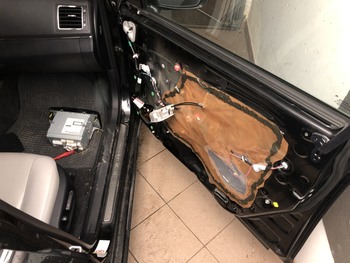

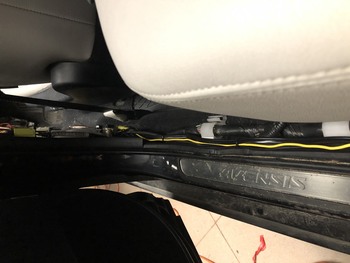

Instalacja położona...najgorsze było przeciąganie kabli przez drzwi i przez ścianę grodziową (trochę ręce pocięte :))

Zainstalowałem 2 przejściówki - przetwornicę 12V/6V do kamery cofania i do anteny.

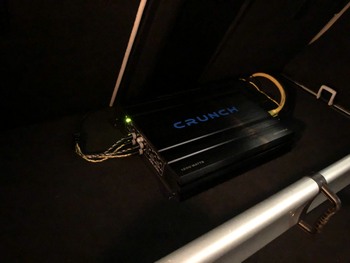

Wzmacniacz zainstalowany (miał być monoblock, a wyszła 4-kanałówka:))

Czekam jeszcze na suba Excursion SHX10S4.



Pozostaje wystrojenie przodu i suba.



Poniżej zdjęcia jak to obecnie wygląda.

Załączone pliki



#12 szymin89

szymin89
  • Użytkownik
  • 742 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Berlin

Napisano 29 marzec 2020 - 16:33

Radio ładnie się wpasowało w konsolę środkową. Planowałeś może sterowanie radiem z kierownicy?



Pisz jak z dźwiękiem z tych Focali.



#13 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 29 marzec 2020 - 17:13

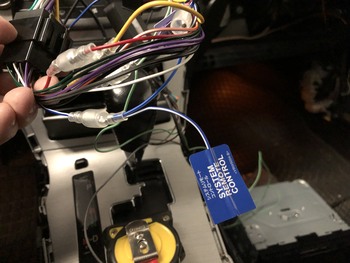

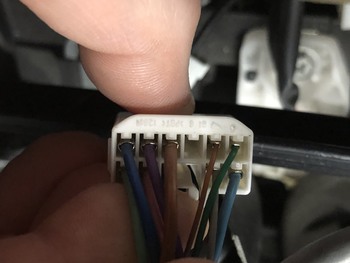

Tak, dokupiłem interfejs i spisuje się rewelacyjnie.

Na początku jak podłączyłem, włożyłem radio i wkurzyłem się bo guziki były pozamieniane.

Co się później okazało jack wyskoczył z radia przy wkładaniu go w konsolę.






Focale grają superancko - stroję obecnie radio i czekam na suba, żeby to zgrać.

Scena wreszcie wygląda dobrze, bez zniekształceń, słychać, że jest to zestaw odseparowany.

Te 11 głośników Toyoty nie grało najgorzej, ale przy połowie głośności, dźwięk się już zniekształcał.



Odnośnie ramki, to nie do końca pasowała, musiałem użyć Dremela, aby ściąć górę i dół ramki, bo radio nie chciało się otwierać i zamykać



Poniżej jeszcze zestawienie kosztów i materiałów użytych do budowy.

Wyszło prawie 5200 za materiały, rkoszty robocizny, oczywiście własnym nakładem pracy :) :



WYGŁUSZENIE DRZWI - koszt 264 PLN

Mata butylowa AB-25 2,5 mm - 400 x 50cm
Pianka gumowa 6 mm z klejem - 200 x 100cm
Wałek do montażu mat
Zmywacz odtłuszczacz do AB-2 AB-25 K6s K9s K13s

OKABLOWANIE - koszt 169 PLN

  • żółty kabel zasilający 4GA (ok. 21 mm2), CCA - 5m
  • czarny kabel zasilający 4GA (ok. 21 mm2), CCA - 1m
  • przewód sygnałowy 4xRCA (PRO OFC Level-2) - 5m
  • przewód sterujący "REMOTE" - 5m
  • przewód głośnikowy 2x14GA (ok. 2x2,0 mm2), CCA - 15m
  • oprawka bezpiecznika z bezpiecznikiem AGU 80A
  • konektory oczkowe na przewód 21 mm2 - 2szt. (fabrycznie zamontowane na kablach)
  • konektory widełkowe przewód 21 mm2 - 2szt.

PRZEJŚCIÓWKI - koszt 260,58 PLN

Interfejs sterowania z kierownicy - 149 PLN
Adapter antenowy - 22,60 PLN
Przetwornik napięcia 12V-6V dla kamery cofania - 43 PLN
Ramka do radia 2DIN - 45,98 PLN

JEDNOSTKA STERUJĄCA - koszt 2561 PLN
System multimedialny - Pioneer AVH-Z9200DAB + ANTENA DAB

NAGŁOŚNIENIE - koszt 1506,30 PLN
Głośniki przednie - FOCAL IS 690 (dwudrożne, zestaw odseparowany) - 807,99 PLN
Zabudowa lewego schowka w bagażniku - subwoofer Excursion SHX10S4 (662,41 PLN) + maskownica (35,90 PLN)… obecnie czekam na dostawę

WZMACNIACZ - koszt 429 PLN
Zakupiony wzmacniacz Crunch GPX 1200.4


Poniżej foto z całej instalacji (ciągle bez suba)



2bd0961338507999.jpg 4dc1951338508003.jpg 36f8e01338508007.jpg 626cb01338508009.jpg 0bc4411338508010.jpg 8124ed1338508012.jpg 808a4c1338508014.jpg e9ead81338508015.jpg d007581338508016.jpg 67fe7c1338508017.jpg 0cd3f61338508018.jpg 2862591338508019.jpg 0388851338508020.jpg 2949bf1338508021.jpg f02bb11338508022.jpg 86147c1338508023.jpg efd6501338508024.jpg 8aad7b1338508025.jpg c551091338508026.jpg a4ea401338508027.jpg 04a8e81338508028.jpg f4850b1338508029.jpg c656c61338508030.jpg 8f51fa1338508031.jpg ea98601338508032.jpg e381a71338508033.jpg 9f8a281338508034.jpg eba5541338508035.jpg 71075b1338508037.jpg 4044461338508041.jpg 2ce3421338508043.jpg 4f9b7e1338508045.jpg d516981338508047.jpg dbed851338508051.jpg 8780f41338508056.jpg 9f0bd81338508060.jpg 6a62621338508064.jpg 9387591338508068.jpg 8e8f071338508072.jpg 28c2841338508076.jpg f7d36b1338508080.jpg 7a98621338508083.jpg 13b3b11338508088.jpg 4429fe1338508091.jpg fc382c1338508095.jpg 9f01381338508099.jpg 71e7661338508102.jpg c79de81338508105.jpg a126981338508108.jpg 6bae751338508110.jpg 0708521338508113.jpg 05b8fa1338508116.jpg 926c041338508118.jpg 9f15c11338508122.jpg 262c291338508124.jpg 7a51d41338508127.jpg 093fc41338508132.jpg 5005cd1338508138.jpg da01c01338508143.jpg 6ade491338508149.jpg 43fd9d1338508153.jpg 96d55d1338508161.jpg f1b8cb1338508167.jpg c442da1338508171.jpg 04c9cc1338508182.jpg 8c004b1338508187.jpg a9bb891338508193.jpg b433b81338508203.jpg dfed701338508210.jpg 26fa841338508215.jpg 5272641338508224.jpg 5c61741338508232.jpg cd81df1338508239.jpg fbc1a11338508243.jpg 5aceca1338508251.jpg b692bc1338508254.jpg 69e7031338508257.jpg c09e401338508263.jpg b652eb1338508268.jpg 5191a21338508271.jpg 6f29f71338508276.jpg 2b39ed1338508281.jpg 76f1781338508285.jpg 2cd23f1338508289.jpg 6e15f31338508294.jpg 73ea721338508301.jpg 69e2031338508306.jpg 7013331338508316.jpg 119d661338508320.jpg 557ab41338508325.jpg 430dbf1338508338.jpg df77261338508341.jpg 502e201338508348.jpg afcd3e1338508354.jpg df8b941338508359.jpg 4cefa81338508363.jpg e3395a1338508366.jpg 7a8a861338508369.jpg e9687a1338508374.jpg d21cee1338508379.jpg 8b06bf1338508386.jpg 9569971338508392.jpg 81bd801338508396.jpg fe0d961338508402.jpg d43d6b1338508408.jpg fb01101338508416.jpg 4f41571338508425.jpg 16c5e11338508431.jpg 9768911338508436.jpg 3c54101338508441.jpg 5954dd1338508448.jpg f93c4a1338508454.jpg 661c581338508466.jpg 948bc41338508475.jpg 12bff91338508482.jpg c884241338508488.jpg 4d42881338508495.jpg 53b06c1338508504.jpg 31f9fa1338508512.jpg e58df31338508517.jpg d69e3c1338508525.jpg dea1651338508534.jpg f672081338508538.jpg a09b0c1338508544.jpg fc50871338508548.jpg



#14 szymin89

szymin89
  • Użytkownik
  • 742 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Berlin

Napisano 29 marzec 2020 - 18:48

Oprócz kabla CCA to nie ma czego się przyczepić. Fajny dyskretny montaż.



Japońskie samochody zaskakują mnie co raz bardziej. Dzielonej deski rozdzielczej jeszcze nie widziałem.



#15 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 29 marzec 2020 - 19:21

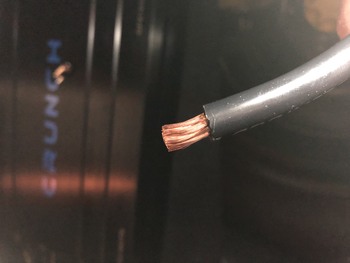

Wiem, że trochę lipa bo to zaledwie 2mm2.
Ale było w zestawie 15m, to już nie chciało mi się zamieniać i czekać na dostawę. Powinien być min. 2x2,5mm2 beztlenowy (OFC) - trochę poszedłem na skróty i niedługo to naprawię ;)

Oczywiście do suba mam 4mm2 dobrej jakości i czeka na montaż.


Wysłane z iPhone za pomocą Tapatalk

#16 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 02 kwiecień 2020 - 12:19

Ok, naprawiam już błąd - kabel 2,5mm2 do przodu zakupiony, sub i obudowa przyszła, wiec dzisiaj po południu montaż ;)

47cdf31338937424.jpg 930b5a1338937427.jpg ab2d901338937429.jpg a8a9561338937433.jpg 7206261338937437.jpg eb17371338937442.jpg cdb5ff1338937451.jpg 598caa1338937456.jpg 48036d1338937459.jpg 4387961338937460.jpg c2efff1338937465.jpg 5205af1338937469.jpg ccd2da1338937471.jpg f0d83a1338937477.jpg d6583e1338937483.jpg 3a93c81338937486.jpg 4af4c21338937491.jpg 7080351338937495.jpg


Wysłane z iPhone za pomocą Tapatalk

#17 italiano1980

italiano1980

    SAŁATA Mariano Italiano

  • Użytkownik
  • 2897 postów
  • Płeć:Mężczyzna
  • Lokalizacja:ABDN-GD

Napisano 02 kwiecień 2020 - 16:37

Powinienes troche poczytac forum SCA przed doborem sprzetu , a co za tym idzie  zyskal bys na jakosci odtwarzanej muzyki .. Ale kupiles jak chciales no i ta robota Ci jakos idzie , takze powodzenia w dalszej pracy i mam nadzieje w zmianie kolejnych elementow tej ukladanki   :wink:


PIONEER ,INFINITY ,GENESIS R1,LEGIATA ,PHOENIX GOLD, DRAGSTER , XES M1 , PHASE ALIANTE ,BRAX

#18 4diwr0c

4diwr0c
  • Użytkownik
  • 406 postów
  • Lokalizacja:Ijmuiden (NL)

Napisano 02 kwiecień 2020 - 19:40

ta skrzynka to chyba w powiększeniu im pasowała do auta ... spokojnie większa mogła być, litraż bardziej odpowiedni, nie popisali sie :mur1:


<p>Alpine DVA 9861Ji, PXA H800, U-dim ProX T2, U-dim ProX M3 pod U-dim JR.4.300 plus U-dim ProX M6 pod U-dim JR.2.370, RM 212 SL pod ProX 1k 1D

#19 SebekDS

SebekDS
  • Użytkownik
  • 717 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Łódź

Napisano 02 kwiecień 2020 - 19:43

Tez na to zwróciłem uwagę, szkoda tej przestrzeni pomiędzy skrzynią a nadkolem.

#20 Franekhd

Franekhd
  • Użytkownik
  • 19 postów
  • Płeć:Mężczyzna
  • Lokalizacja:pomorskie

Napisano 02 kwiecień 2020 - 19:43

Panowie, bez względu na to co mówią cyferki i co mogło by być lepiej - powiem jedno - jest miazga. Piękna góra, środek i dół ;)
Jestem mega zadowolony - mam dźwięk, duży bagażnik i szyny mobilne niezablokowane.
Teraz pora na dłuższy odsłuch, a później będę poprawiać ;)
Oczywiście podzielę się wnioskami ....

53c8a21338987332.jpg f5ada81338987344.jpg 1bea781338987354.jpg

Wysłane z iPhone za pomocą Tapatalk
